200张病床的医用气体配置设计规划

200张床位属于中型规模医院，医用气体系统需兼顾日常诊疗与急救高峰的用气需求，配置设计应在规范框架下实现安全冗余与经济性的平衡。

一、气源配置

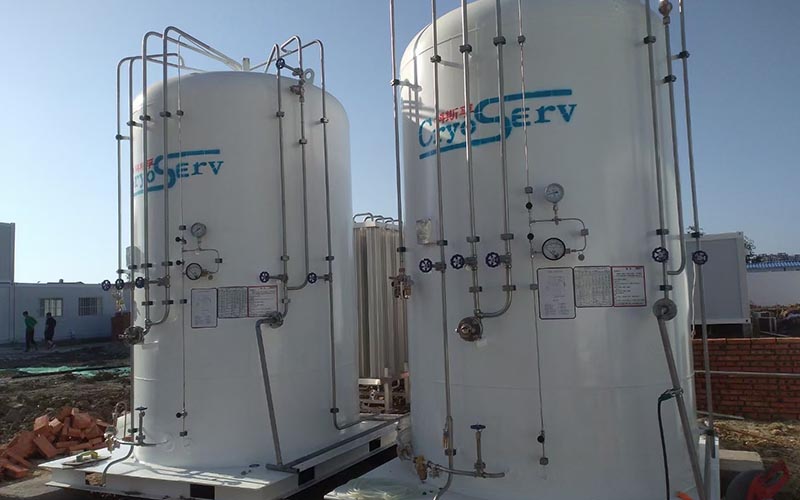

200床医院宜采用液氧储罐为主气源，配套自动切换汇流排作为应急备用气源，实现主备无缝切换。液氧储罐容积宜为5m³，配置两台空温式汽化器（一用一备），确保汽化能力留有冗余。应急备用汇流排建议采用2×10瓶组双侧自动切换结构，当主气源故障或压力不足时自动投入，满足生命支持区域不少于4小时的用氧需求。制氧机可作为备选方案，但需单独配置汇流排作为应急保障，因规范规定应急备用气源不得由分子筛制氧系统供应。

二、终端配置

普通病房每床至少配置氧气终端1个、负压吸引终端1个，抢救室每床配置氧气、吸引终端各2套。氧气终端设计流量不低于10L/min，吸引终端压力控制在-0.03～-0.07MPa。终端应采用德式快速插拔自封接头，具备防错插功能，插拔寿命不低于20000次。终端自带检修阀，可在不切断区域供气的情况下单独维修。

三、管道系统

供氧主管选用Φ22×1.2脱脂铜管，病区横管选用Φ15×1，病房支管选用Φ8×1。吸引管道宜采用不锈钢管，支管管径不小于Φ10×1。管道氧气流速控制在10m/s以下，系统小时泄漏率不超过0.5%。每病区应设置二级减压箱，实现双路减压、不停气检修。

四、监测与设备带

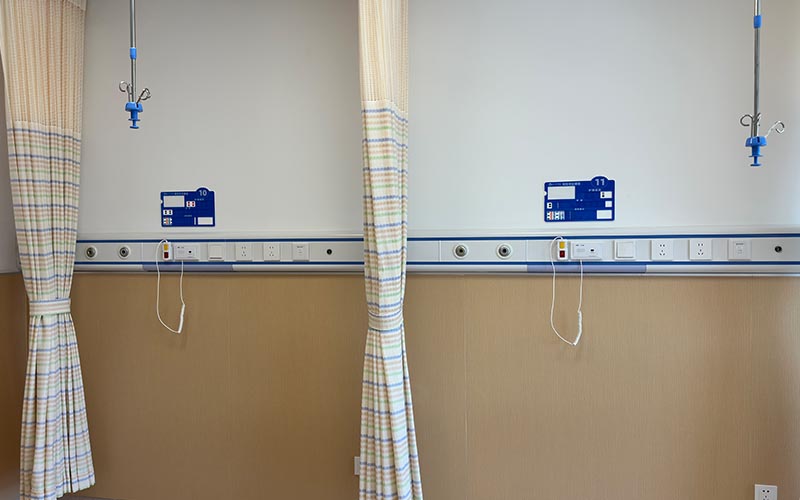

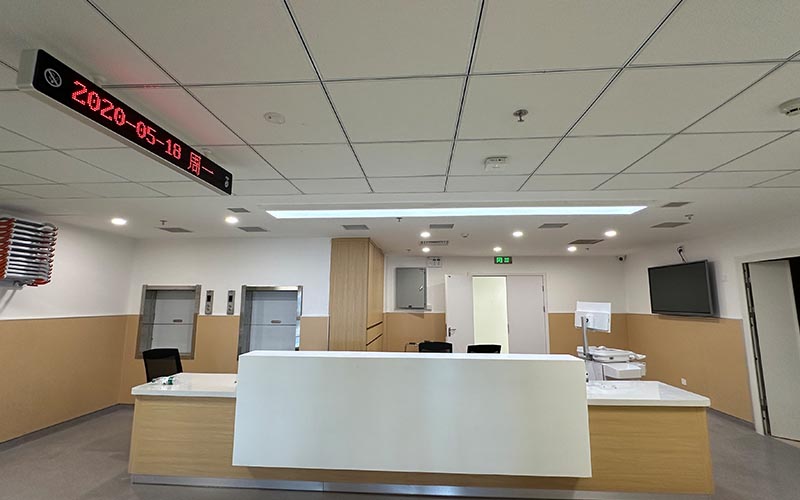

护士站应设医用气体监测报警装置，具备超压、欠压声光报警功能。病房设备带采用铝合金组合式，壁厚不低于1.5mm，终端中心距地1.35～1.45m。设备带内气、电分腔设置，气体管道腔独立隔离，确保用电安全。

综上，200床病房气体配置应以“主备冗余、终端防错、分区控制、实时监测”为原则，严格遵循GB 50751-2012，确保系统安全可靠运行。
